# Merise - Le MCD

Ce modèle a pour objectif de représenter sous forme graphique les données et les relations entre ces données.
Avant le MCD, nous sommes en théorie en possession du dictionnaire de données
qui contient toutes les informations qui vont nous être utiles.

Il est important de noter que l'on doit rester le plus clair possible dans la représentation des données,
car ce modèle doit être compris par tout le monde : y compris le client final.

## Les définitions

Chaque regroupement de données est appelé une entité, et chaque entité est composée d'attributs.
Les relations entre les entités sont représentées par trois éléments :
- Un trait reliant les entités _(ou la même entité dans le cas d'une relation réflexive)_
- Un verbe qui décrit la relation à l'**infinitif**
- Une cardinalité pour quantifier la relation entre les entités

- **Entité** : Regroupement de données, représentée par un rectangle jaune dans le schéma ci-dessous.
- **Attribut** : Propriété d'une entité
    - **Discriminant** _(ou déterminant)_ : Attribut qui permet de distinguer les occurrences d'une entité. Il est souligné et en gras dans le schéma.
    - **Attribut unique** : Attribut qui ne peut pas avoir la même valeur pour deux occurrences d'une entité. Il est en gras dans le schéma.
- **Relation** : Lien entre deux entités, représentée par un trait reliant les entités.
- **Cardinalité** : Nombre d'occurrences _(minimum et maximum)_ d'une entité qui peuvent être associées à une occurrence d'une autre entité.

## Exemple de MCD

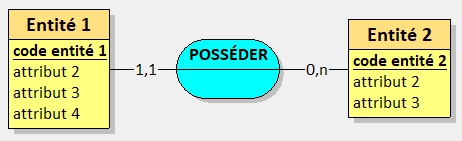

C'est pas clair ? Prenons alors ce modèle !
![Modèle Conceptuel de Données, MCD, Merise](./img/mcd-guide.webp)

Ce modèle nous indique plusieurs choses :

<Tabs>
  <TabItem value="entities" label="Entités">
    - Deux entités sont présentes :
        - `Entité 1` et `Entité 2`
    - L'entité `Entité 1` possède quatre attributs :
        - `code entité 1` _(discriminant)_
        - `attribut 2`
        - `attribut 3`
        - `attribut 4`
    - L'entité `Entité 2` possède trois attributs :
        - `code entité 2` _(discriminant)_
        - `attribut 2`
        - `attribut 3`

    <Admonition type="quote" title="Pourquoi il n'y a pas d'ID dans le schéma ?">
      Avant d'expliquer **pourquoi** il n'y a pas d'ID, je me permets de faire un petit écart pour expliquer **ce qu'est** un ID.

      `ID`, c'est le nom qu'on donne pour parler de l'identifiant qui se doit d'être unique afin d'identifier facilement une ressource d'une autre.

      Il s'agit, en réalité, d'une donnée purement technique.
      Après tout, c'est pas le client final qui va s'intéresser à l'ID de ses données, n'est-ce pas ?

      Comme le MCD se doit d'être **non-technique**, le terme `ID` n'est donc pas pertinent et surtout : n'a pas sa place.

      En reprenant le schéma ci-dessus, on peut dire que le `code entité 1` et le `code entité 2` sont les déterminants de leurs entités respectives.
      Une fois qu'on fera nos schémas techniques _(MLD, MRD, MPD)_, on pourra alors utiliser le terme `ID` !
    </Admonition>
  </TabItem>

  <TabItem value="relations" label="Relations et cardinalités">
    - Une relation :
        - Entre `Entité 1` et `Entité 2`
    - Cardinalité :
        - `Entité 1` peut posséder de 1 à 1 occurrence de `Entité 2`
        - `Entité 2` peut être possédée par 0 à n occurrences de `Entité 1`
    - Verbe :
        - `POSSÉDER`

    Si on revient à la déclaration faite plus tôt, on remarque qu'il est effectivement à l'**infinitif**.
    Mais alors, pourquoi c'est important ?

    En fait, le verbe à l'infinitif permet de faciliter la compréhension des relations et ce, dans les deux sens.

    Mais parlons des cardinalités parce qu'on y retrouve quelque chose de bizarre : `n`.
    C'est quoi `n` ?

    `n` est une valeur qui signifie que l'entité peut être possédée par un nombre indéfini d'occurrences de l'autre entité.
    C'est une notation que l'on retrouvera très fréquemment, puisque la majorité du temps on ne peut pas déterminer le nombre exact d'occurrences.

    <Admonition type="quote" label="Mais est-il possible d'indiquer une valeur définie, comme `42` par exemple ?">
      Oui ! Si tu connais à l'avance le nombre maximal d'occurrences et que ce nombre est fixe _(peu importe le contexte)_, tu peux tout à fait le spécifier.

      Par exemple : demain on te demande de modéliser une base de données avec deux entités `Année` et `Mois`.

      Tu peux donc représenter la relation de cette manière :

      > `Année 1,12 - POSSÉDER - 1,1 Mois`
      > `Année` possède de 1 à 12 occurrences de `Mois`
      > `Mois` est possédée par une seule occurrence de `Année`

      C'est un exemple simple, mais qui montre bien que c'est possible !
    </Admonition>
  </TabItem>
</Tabs>

Tiens d'ailleurs, autre sujet important pour le **MCD** !

On a vu que certains termes ne sont pas employés _(comme `ID`, mais également `tables`, `clé primaire` ou encore `clé étrangère`)_
pour respecter la nature du document qui se veut non-technique.
Mais il y a autre chose qui peut nous sauter aux yeux : c'est écrit en français !

La raison est identique à ce que j'ai pu rabâcher plus tôt : le document doit être compris par tout le monde.
Et si le client final est francophone, il est donc plus simple de lui présenter un document dans sa langue maternelle.

<Admonition type="quote" title="Mouais, toujours pas convaincu par le MCD">
  Tant pis pour toi ! 😜
  Si je devais te donner un argument majeur, ce serait celui-ci. Après j'abandonne, promis !

  Ton client est un spécialiste dans son domaine, mais toi tu n'y connais rien.
  Il te parle de certaines données, tu arrives à peu près à comprendre comment ça fonctionne, mais tu n'as pas toutes les informations.

  D'une part, le dictionnaire de données t'en donne la nature et "qui" _(l'entité)_ possède ces données.
  Par contre, comme le MCD te permet de quantifier et de qualifier les relations entre les entités, tu as une vision plus claire de ce que le client veut.

  Et si le client comprend et valide le MCD, c'est que tu as bien compris ses besoins et que tu peux donc passer à la suite du projet sans foncer dans le mur,
  ce qui t'obligerai de déconstruire et de reconstruire une partie de ton application.
</Admonition>
